SINERGY 에너지 소비와 탄소중립
2050 탄소 중립
우리나라는 기후변화 대응의 필요성에 앞장서 늘어나는 탄소 배출량을 줄이고자
2050 탄소중립 계획에 발표했습니다.
늘어나는 데이터 사용량, 항상된 서버와 그에 따른 발열량
발열을 줄이기 위해 사용되는 전력 소비량 증가 및 탄소배출 증가
냉각 에너지 소비
최대 95% 감소
Sinergy(액침냉각)은 Chiller를 사용하지 않아 냉매누설이 없으며
Cooling 사용 소비전력을 95%까지 줄일 수 있습니다.
액침 냉각 기술
전력 소비 감소
탄소 배출 감소
비용절감
환경문제해결
탄소 발자국을 줄입니다.
액침냉각기술을 사용함으로써
95% 냉각 에너지를 절약할 수 있으며
공냉식 대비 전력 소비량을 30% 이상 낮추며
탄소배출을 21% 낮출 수 있습니다.
작은 조각이 자연과 함께 나아가다
'전기 먹는 하마' 데이터 센터.. 서버보다 냉방에 펑펑 그린 에너지는 어디에?
European Comission 에 따르면
2020년까지 데이터 센터는 전 세계 전기의 약 2%를 소비합니다.
2030년 까지 이 비율은 8% 까지 증가 할 것으로 예상됩니다.
IT서비스 산업 협회 집계를 보면 2015년 국내 기준 124개 데이터 센터의 연간 전력 사용량은 약 26.5억 KWh였습니다.
100만 가구가 사용하는 양과 비슷합니다. 국내에 공급되는 전력의 대부분을 핵발전과 화석 연료에 의존하는 상황에서, 데이터 센터의 막대한 전력 사용량은 인터넷의 가치, 클라우드 시스템 효용을 다시 생각하게 합니다.
냉침 냉각 기술은 냉각에 필요한 전력 소비를 줄여 비용 뿐 아닌 자연과 함께 하는 기술입니다.
미국 환경 보호국은 사무실 건물에서 사용되는
물의 28%가 냉난방 시스템에 사용된다고 추정합니다.
2020년 미국내의 데이터 센터에서 연간 물 사용량은 6,600억 리터로 집계되었습니다.

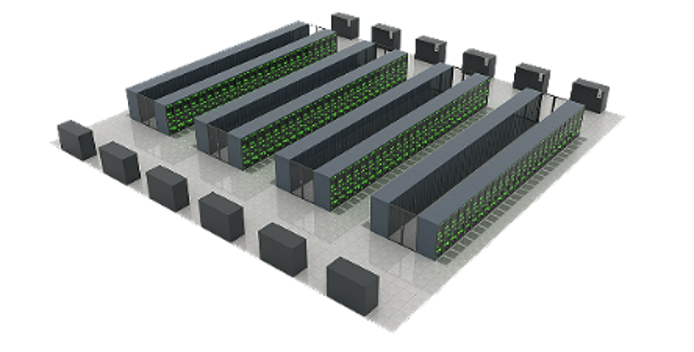

컴퓨팅 공간 및 인프라를 크게 축소
공기순환을 위해 밀집해서 사용하지 못하는 기존 랙 보다
더 좋은 밀집력을 가지고 있습니다.
시너지 시스템
Single-Phase Cooling

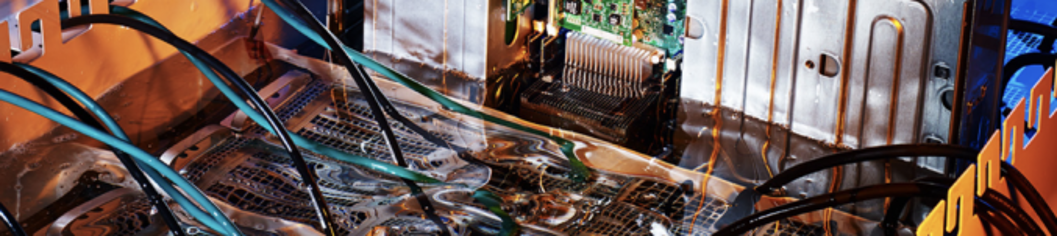

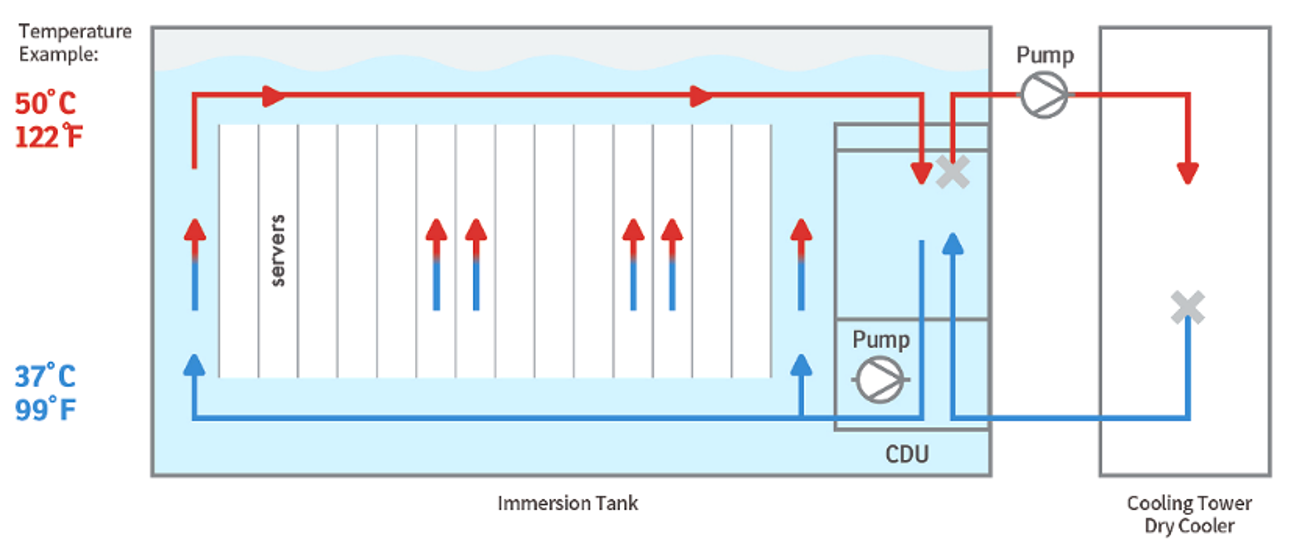

액침냉각 기술 이란 무엇인가요?

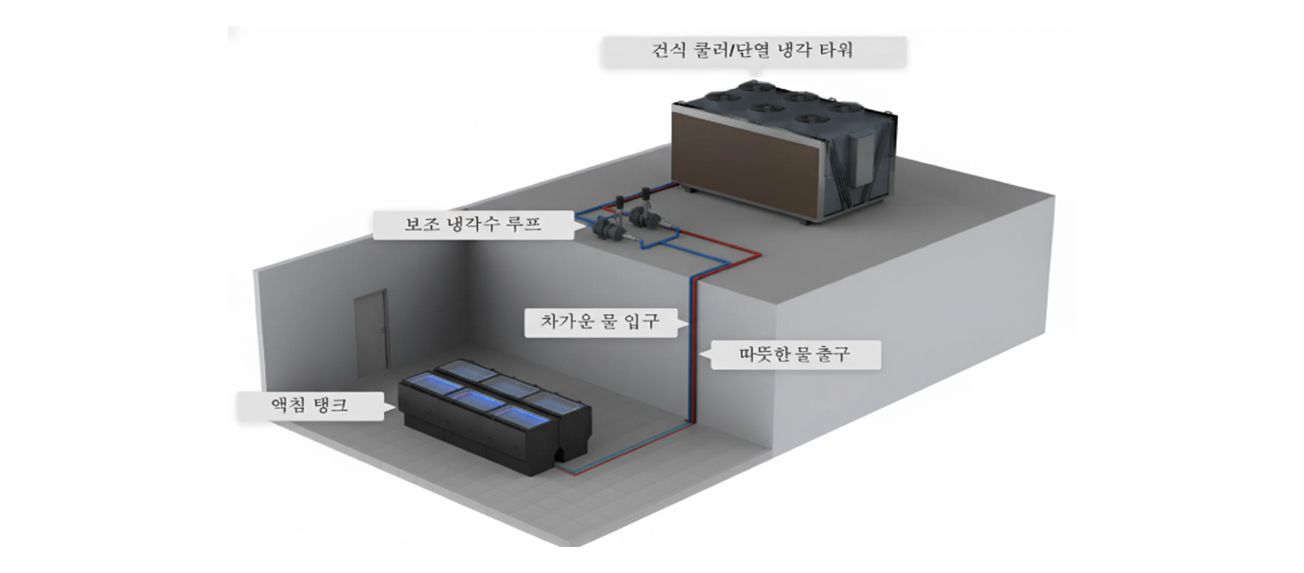

서버의 구성요소나 서버 자체를 비전도성 액체에 완전히 담가서 냉각시키고
액체가 흡수한 열은 드라이쿨러 또는 냉각탑으로 식혀주는 시스템입니다.
탱크의 액체는 냉각분배장치(CDU)를 활용하여 내부순환시키며
상변화가 없는 현열방식의 시스템입니다.(Single-Phase)
Single-Phase VS Two-Phase
Single-Phase Cooling을 사용하는 이유
Single-Phase Cooling

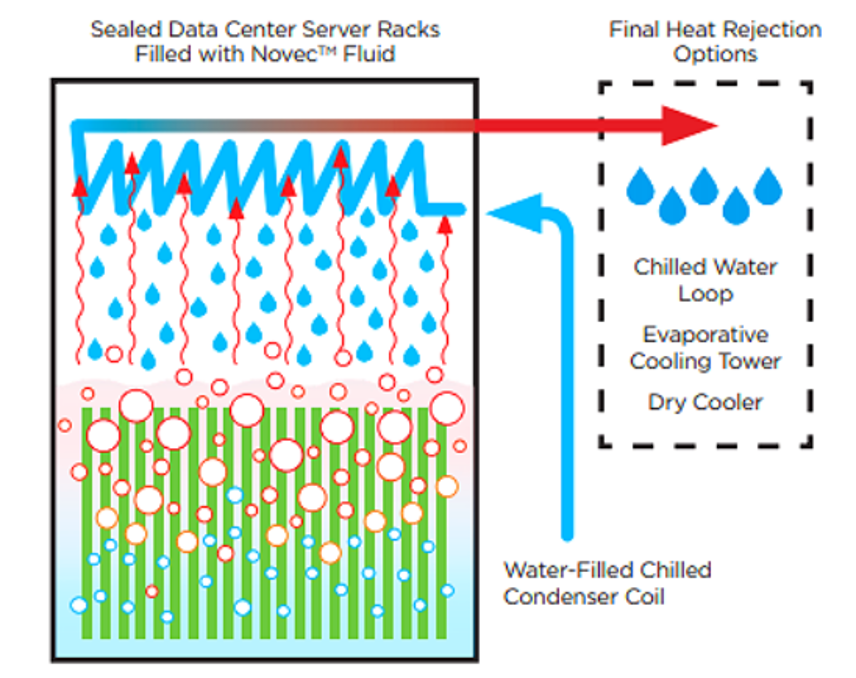

Two-Phase Cooling
Single-Phase는 상태를 변경하지 않으며, 끓거나 얼지 않아 항상 액체 상태로 유지됩니다.
상태변화가 일어나지 않아 15년간 지속해서 사용할 수 있습니다.
더 쉽게 접근할 수 있으며 더 안전합니다.
모든 주요 OEM 서버와 호환 됩니다.
Fan 제거로 서버전력 10~15% 감소합니다.
비용이 효율적입니다.
기화된 기체를 냉각시켜 다시 액체로 만들기 때문에 구조가 복잡합니다.
복잡한 구조로 인해 더 많은 유지보수가 필요합니다.
작동 유체가 끓기 때문에 액체와 기체 상태로 동시에 존재합니다.
증말이 일어나기 때문에 고가의 냉각수를 2년마다 보충해야 합니다.

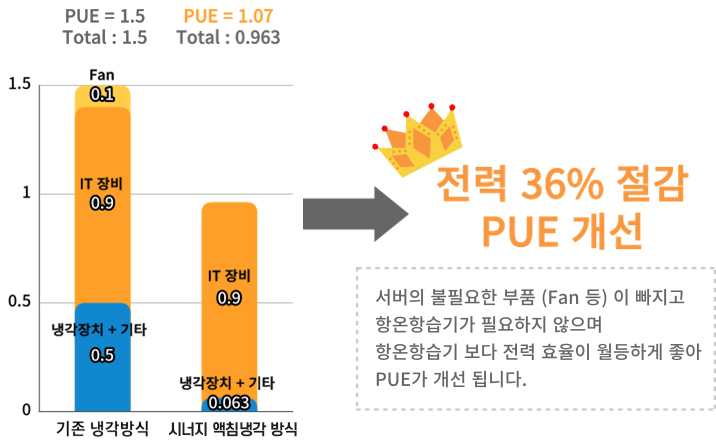

최적의 PUE 효율 (전력효율지수)
PUE 1.07
PUE란 무엇인가요?
PUE는 Power Usage Effectiveness의 약자로
데이터 센터에서 사용되는 전력의 효율성을 나타내는 지표입니다.
PUE는 데이터 센터가 소비하는 총 전력 중 서버 및 다른 IT장비를 구동하는 데 사용되는
전력의 비율을 의미한다.
따라서, PUE 값이 1에 가까울 수록 전력 사용 효율성이 높다고 볼 수 있습니다.
PUE=전체 데이터 센터 전력 사용량 / IT 장비 전력 사용량
시너지 액침냉각의 효과
전기 에너지 및 탄소 비교
기준
기존 랙당 평균 kw : 20kw
시너지액침냉각 평균 kw:100kw
필요한 기존 랙수 200Rack
기존 액침냉각 방식(PUE 1.5)
| 데이터센터 | 서버당 | |
| 데이터 센터 입력 전원 | 1,440 | 1.44 |
| 데이터 센터 입력 에너지 | 12,614,400 | 12,614 |
| 전기료 | 1,602,028,800원 | 1,602,029원 |
| CO2 배출량 | 6,910 | 6.91 |
시너지 액침냉각 방식(PUE1.07)
| 데이터센터 | 서버당 | |
| 데이터 센터 입력 전원 | 1,027 | 1.03 |
| 데이터 센터 입력 에너지 | 8,998,272 | 8,998 |
| 전기료 | 1,142,780,544원 | 1,142,781원 |
| CO2 배출량 | 4,929 | 4.93 |
| 에너지 비용 | 24,030,432원 |
| CO2 배출량 | 103.6톤 |
| 에너지 비용 | 17,141,708원 |
| CO2 배출량 | 73.9톤 |
시너지 액침냉각의 효과
전기 에너지 및 탄소 비교
| 기존냉각방식 | 시너지 액침냉각 방식 | |
| 랙당 평균 kW | 20kW | 100kW |
| 수량 | 4,000kW | 4,000kW |
| IT 부하 | 200Rack | 38Pods |
| 총 PUE | 1.67 | 1.07 |
| 면적 | 192㎡ | 86㎡ |
| IT 수명 | 4년 | 6년 |

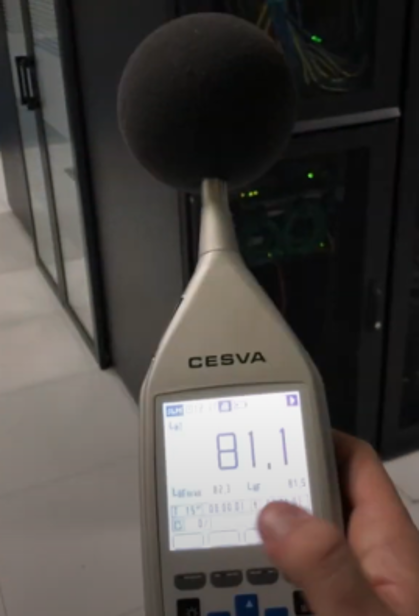

| 소음 | 85 dB(A) | 40 dB(A) |
| OPEX | ||
| 연간 에너지 사용 | 35,064,000kW | 18,408,600kW |
| 연간 에너지 비용 | 4,558,320$ | 2,393,118$ |
| CAPEX | ||
| 연간 TCO | 116,228,000$ | 67,158,000$ |
| 물 사용 | 63,816,480 L | 0L |

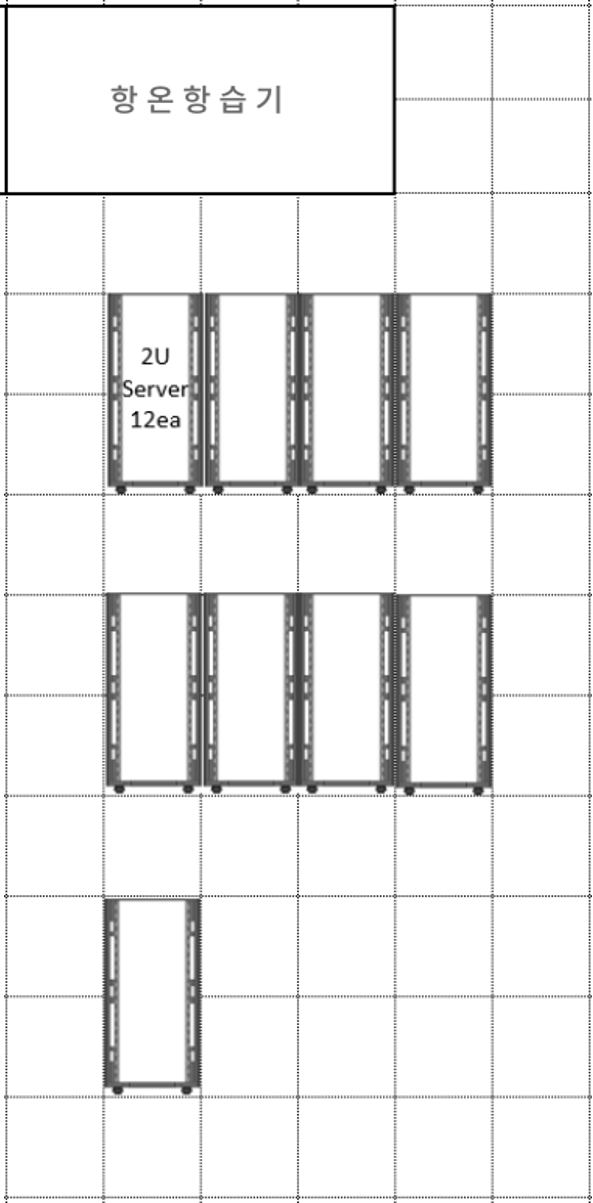

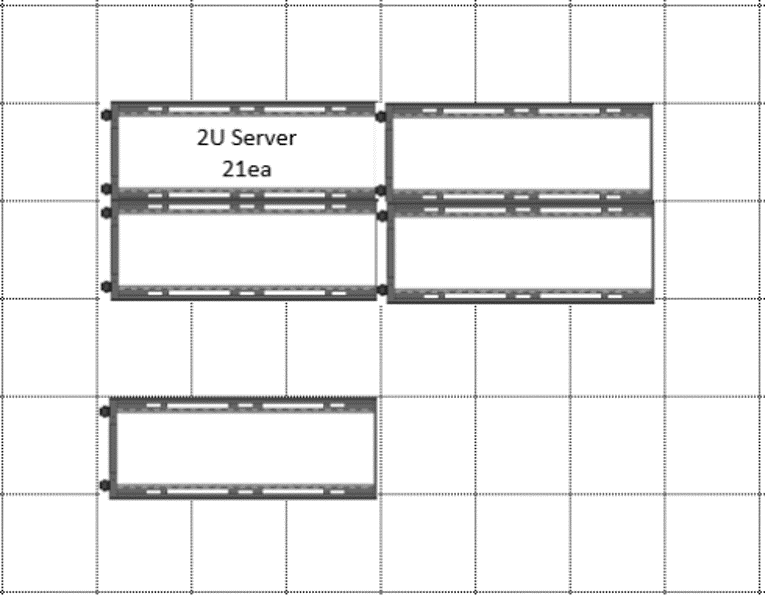

기존 냉각 방식(2U Server 100ea)

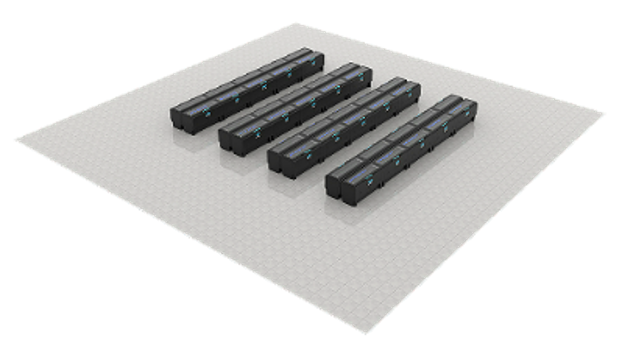

시너지 액침냉각 (2U Server 100ea)
2U Server를 100대 넣었을 때
기존 Rack은 원활한 관리와 설계때문에
평균1개 Rack당 10 ~ 15ea를 설치합니다.

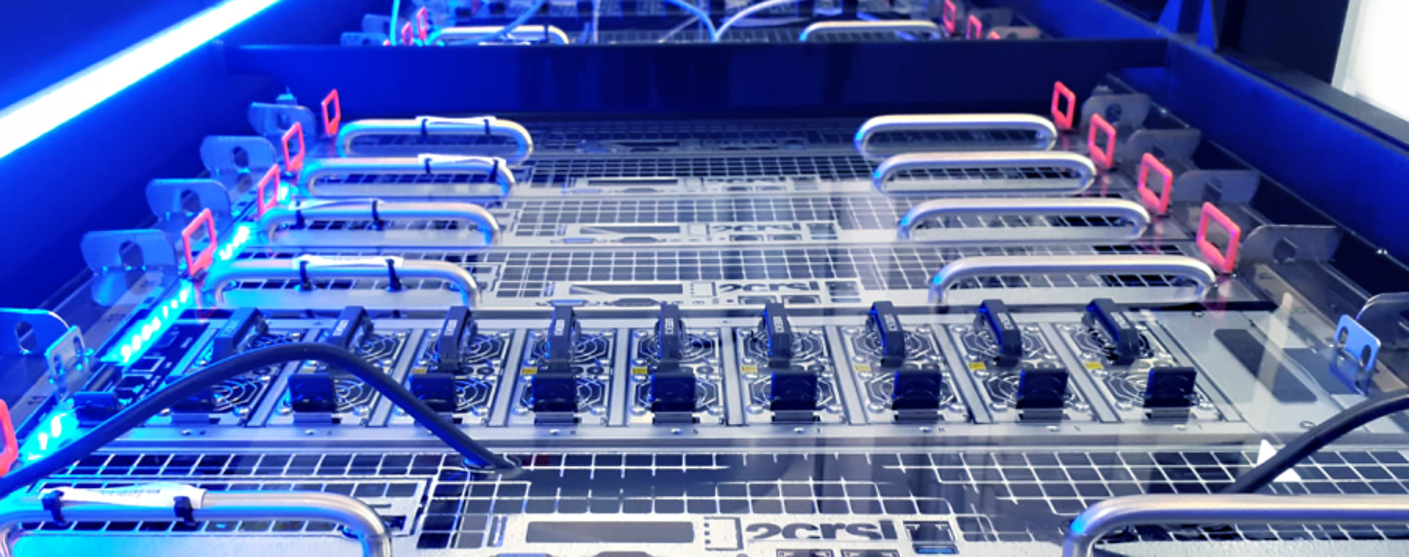

반면 액침 냉각 Pod는
42U 전부를 원활히 사용 할 수 있습니다.

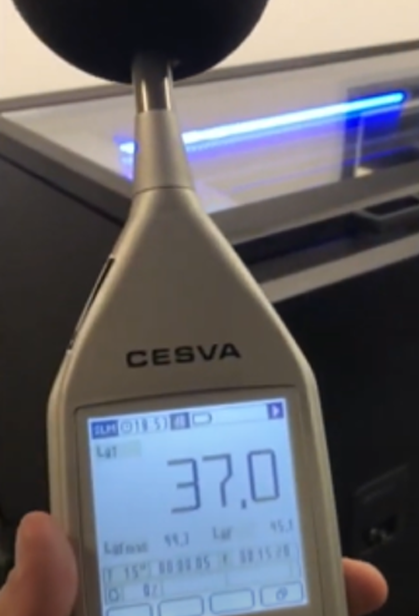

액침 냉각 기술은
도서관 수준의 정숙한 소리로
소음없는 작업환경을 제공합니다.
